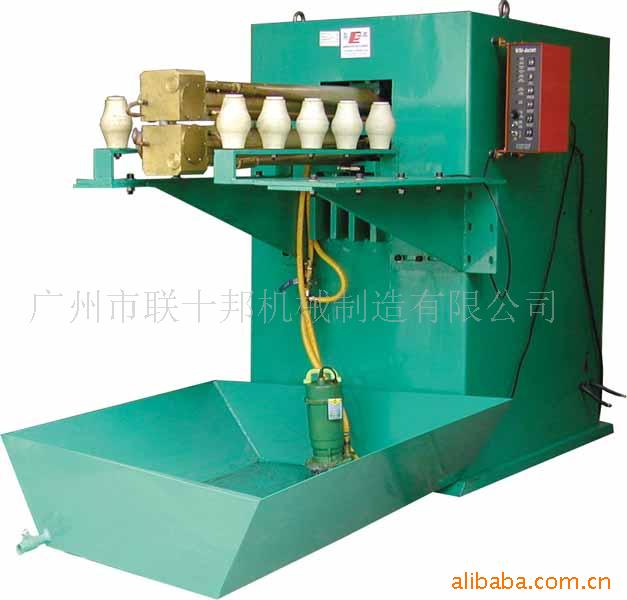

纵向滚焊机FN-80

本焊机系变频调速电机传动，气缸加压缝焊，能连续地焊接2+2毫米以下的薄钢板，焊接接头可以保证水密和气密。

结构概述：

1、焊接变压器额定容为80千伏安的环氧树脂浇铸变压器，其次级线圈由四周焊有水冷却铜管的铜板组成。

2、电极及支承机构

上下电极轮分别装于电极臂上，焊接时上电极滚轮压紧焊件，且上下两轮驱动，两电极臂在一定范围内可调整。

3、加压及回转机构

焊机加压为气缸加压，电极加载是连续的，电极滚轮的转动由变频器控制电动机，通过减速机及万向连轴器传动焊接电流有两种形式，连续和断续通电。

电气部分主要由焊接变压器、双向可控硅、控制箱、变频器、电动机组成。
